راهنمای نصب
راهنمای نصب استابلایزر ولتینو
استابلایزرهای شرکت ولتینو برای محافظت از تجهیزات برقی در برابر نوسانات ولتاژ، افت ولتاژ، افزایش ولتاژ و شوکهای ناگهانی برق طراحی شدهاند. نصب صحیح دستگاه نقش بسیار مهمی در عملکرد دقیق، ایمنی تجهیزات و افزایش طول عمر استابلایزر دارد.

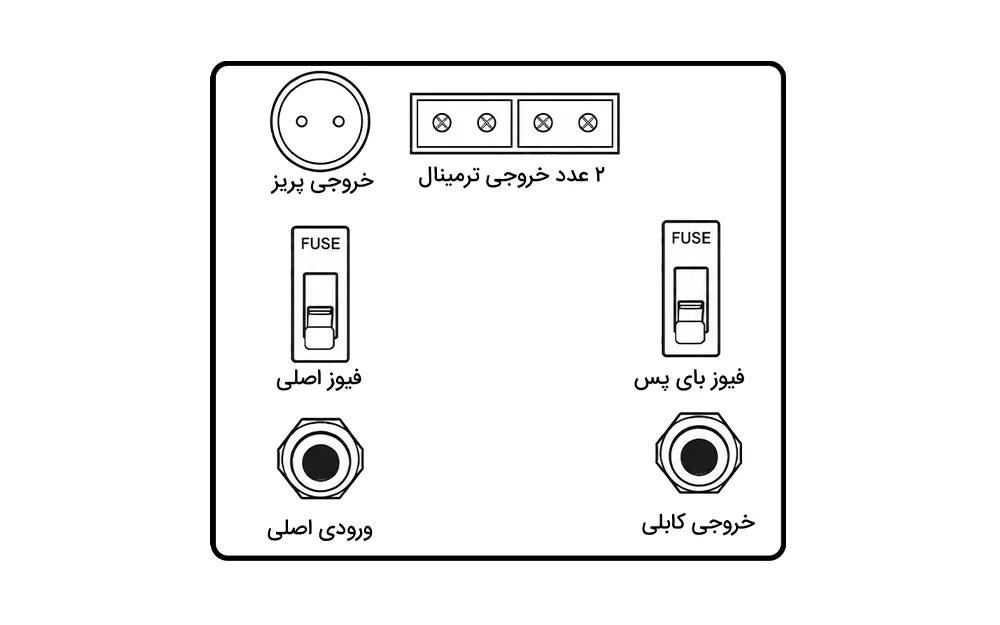

شماتیک دستگاه استابلایزر
معرفی بخشهای پشت استابلایزر
در پشت دستگاه استابلایزر ولتینو، بخشهای ورودی، خروجی، فیوز سیستم و فیوز بایپس قرار گرفتهاند. شناخت این بخشها به نصب صحیح و ایمن دستگاه کمک میکند.
1. ورودی برق دستگاه
در قسمت پایین سمت چپ پشت دستگاه، ورودی برق استابلایزر قرار دارد. برق اصلی ورودی باید از این بخش وارد دستگاه شود. اتصال ورودی باید متناسب با ظرفیت دستگاه، سطح مقطع کابل، نوع مصرف و استانداردهای برق انجام شود.
قبل از اتصال ورودی، کارشناس نصب باید ولتاژ ورودی، وضعیت سیمکشی، ظرفیت کابل و سلامت مسیر برق را بررسی کند.
2. فیوز سیستم
فیوز سمت چپ مربوط به سیستم اصلی استابلایزر است. این فیوز برای حفاظت از مدار داخلی دستگاه در برابر اضافهبار، اتصال کوتاه یا شرایط غیرعادی برق در نظر گرفته شده است.
در صورت قطع شدن این فیوز، از روشن کردن مجدد دستگاه بدون بررسی علت خودداری شود. بررسی وضعیت فیوز و علت قطع شدن آن باید توسط کارشناس فنی انجام شود.
3. خروجی اول؛ پریز خروجی
یکی از خروجیهای دستگاه بهصورت پریز در پشت استابلایزر قرار دارد. این خروجی برای اتصال برخی تجهیزات برقی مناسب است؛ البته باید توجه داشت که مجموع توان مصرفکنندههای متصلشده به دستگاه نباید از ظرفیت نامی استابلایزر بیشتر باشد.
برای استفاده از خروجی پریزی، دوشاخه مصرفکننده باید سالم، استاندارد و متناسب با توان دستگاه باشد.
4. خروجی دوم و سوم؛ ترمینال خروجی
خروجیهای دوم و سوم دستگاه بهصورت ترمینال طراحی شدهاند. این خروجیها معمولاً برای اتصال مستقیم کابل مصرفکنندهها یا تابلو برق استفاده میشوند.
اتصال از طریق ترمینال باید با دقت بالا انجام شود و رعایت موارد زیر ضروری است:
- استفاده از کابل با سطح مقطع مناسب
- محکم بودن اتصال سیمها داخل ترمینال
- رعایت ترتیب صحیح فاز، نول طبق نقشه دستگاه
- جلوگیری از اتصال شل، سیملخت اضافه یا تماس ناایمن
- استفاده از سرسیم و تجهیزات استاندارد در صورت نیاز
این بخش حتماً باید توسط تکنسین برق یا کارشناس فنی نصب شود.
5. فیوز بایپس
فیوز سمت راست مربوط به حالت بایپس است. بایپس قابلیتی است که در شرایط خاص، مسیر برق را از مدار تنظیم ولتاژ جدا کرده و برق را بهصورت مستقیم عبور میدهد.
استفاده از حالت بایپس باید فقط در شرایط لازم و با تشخیص کارشناس انجام شود. فعال بودن بایپس به این معناست که مصرفکنندهها دیگر از عملکرد تثبیت ولتاژ دستگاه استفاده نمیکنند و برق بدون اصلاح ولتاژ عبور میکند.
به همین دلیل، استفاده نادرست از بایپس ممکن است تجهیزات متصل به دستگاه را در برابر نوسانات برق آسیبپذیر کند.
6. خروجی چهارم؛ خروجی کابلی سمت راست
در قسمت پایین سمت راست پشت دستگاه، خروجی کابلی چهارم قرار دارد. این خروجی برای اتصال مستقیم کابل به مصرفکننده یا مسیر خروجی در نظر گرفته شده است.
نصب این خروجی نیز باید طبق ظرفیت دستگاه، نوع مصرف، استاندارد کابلکشی و شرایط محل نصب انجام شود.

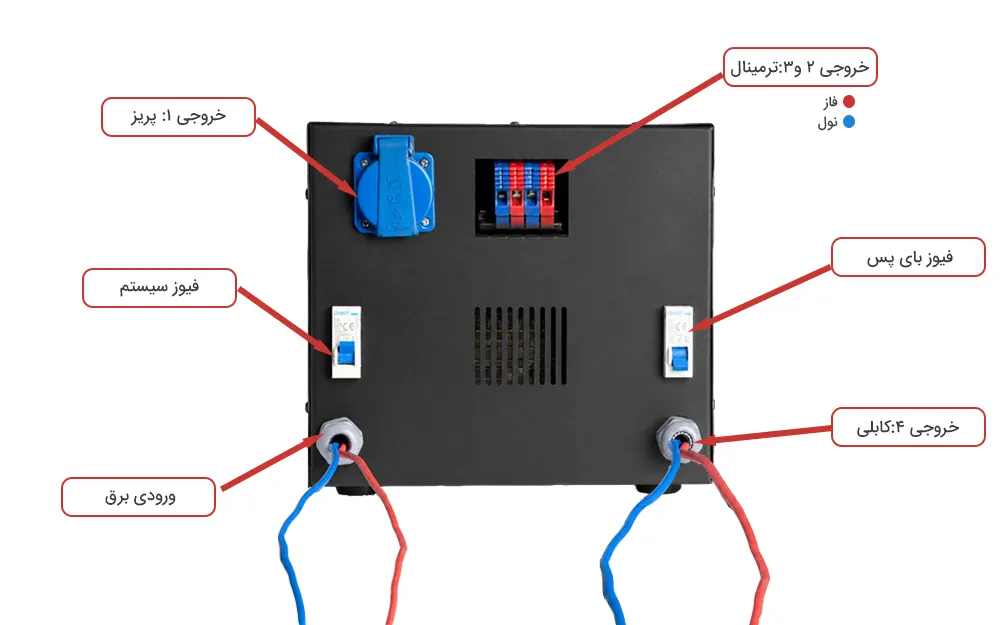

راهنمای تصویری بخش های دستگاه
مراحل کلی نصب استابلایزر
نصب دستگاه باید توسط کارشناس فنی و بر اساس شرایط محل انجام شود. مراحل کلی نصب بهصورت زیر است:
مرحله اول: بررسی محل نصب
پیش از نصب، محل قرارگیری استابلایزر باید بررسی شود. دستگاه باید در محیطی خشک، دارای تهویه مناسب، دور از رطوبت، گردوغبار زیاد، حرارت مستقیم و مواد قابل اشتعال نصب شود.
همچنین اطراف دستگاه باید فضای کافی برای جریان هوا و دسترسی به بخشهای ورودی، خروجی و فیوزها داشته باشد.
مرحله دوم: بررسی ظرفیت مصرفکنندهها
قبل از اتصال دستگاه، مجموع توان مصرفی تجهیزات باید محاسبه شود. ظرفیت استابلایزر باید متناسب با مصرف واقعی تجهیزات انتخاب شود. اتصال مصرفکنندههایی با توان بالاتر از ظرفیت دستگاه میتواند باعث فشار به استابلایزر و کاهش عمر آن شود.
مرحله سوم: قطع برق اصلی
قبل از هرگونه اتصال، برق ورودی باید بهطور کامل قطع شود. نصب دستگاه در حالت برقدار بسیار خطرناک است و میتواند باعث برقگرفتگی یا آسیب به دستگاه شود.
مرحله چهارم: اتصال ورودی برق
برق اصلی ورودی از قسمت پایین سمت چپ دستگاه به استابلایزر متصل میشود. این اتصال باید با رعایت کامل اصول ایمنی، استاندارد سیمکشی و ظرفیت کابل انجام شود.
مرحله پنجم: اتصال خروجیها
پس از اتصال ورودی، خروجیهای دستگاه بر اساس نیاز مصرفکنندهها متصل میشوند. خروجیها شامل پریز، ترمینالهای خروجی و خروجی کابلی سمت راست هستند.
انتخاب نوع خروجی باید بر اساس نوع مصرف، توان تجهیزات و نحوه کابلکشی انجام شود.
مرحله ششم: بررسی فیوزها و اتصالات
پس از پایان اتصال، کارشناس نصب باید وضعیت فیوز سیستم، فیوز بایپس، محکم بودن ترمینالها، سلامت کابلها و نبود اتصال اشتباه را بررسی کند.
مرحله هفتم: راهاندازی اولیه دستگاه
پس از اطمینان از صحت نصب، دستگاه روشن شده و ولتاژ ورودی و خروجی بررسی میشود. در این مرحله باید اطمینان حاصل شود که استابلایزر ولتاژ خروجی را بهدرستی تنظیم میکند و مصرفکنندهها بدون خطا روشن میشوند.

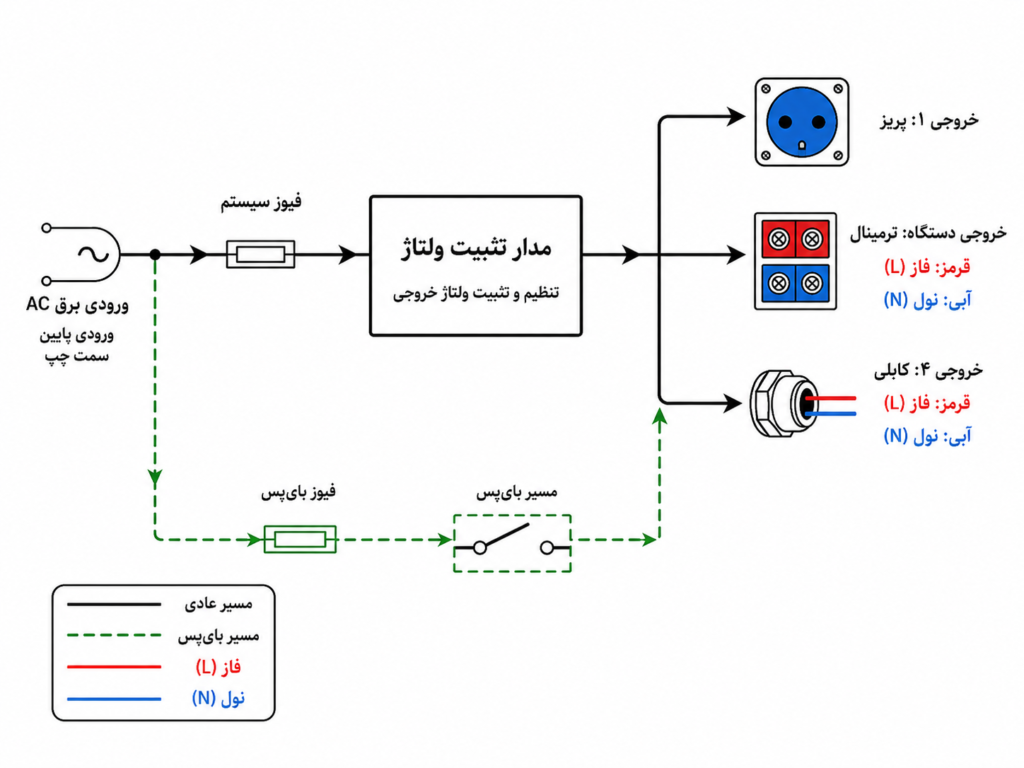

راهنمای مدار استابلایزر
نکات ایمنی مهم هنگام نصب
برای نصب و استفاده ایمن از استابلایزر ولتینو، رعایت نکات زیر ضروری است:
- نصب دستگاه را به افراد غیرمتخصص نسپارید.
- قبل از نصب، برق اصلی را قطع کنید.
- از کابل و تجهیزات متناسب با ظرفیت دستگاه استفاده کنید.
- از اتصال مصرفکنندههایی با توان بالاتر از ظرفیت استابلایزر خودداری کنید.
- دستگاه را در محیط مرطوب یا در معرض آب نصب نکنید.
- دریچههای تهویه دستگاه نباید مسدود شوند.
- در صورت قطع شدن فیوز، قبل از راهاندازی مجدد علت مشکل بررسی شود.
- از دستکاری مدار داخلی دستگاه خودداری کنید.
- حالت بایپس فقط باید با تشخیص کارشناس استفاده شود.
نصب صحیح استابلایزر ولتینو، تأثیر مستقیم بر عملکرد ایمن و دقیق دستگاه دارد. در پشت دستگاه، ورودی برق در پایین سمت چپ، فیوز سیستم در سمت چپ، خروجی پریزی، خروجیهای ترمینالی، فیوز بایپس در سمت راست و خروجی کابلی در پایین سمت راست قرار گرفتهاند.
برای جلوگیری از آسیب به دستگاه و تجهیزات متصل، نصب استابلایزر باید حتماً توسط کارشناسان فنی انجام شود و قبل از راهاندازی، تمام اتصالات، ظرفیت مصرف و وضعیت فیوزها بررسی گردد.
نصب استابلایزر باید حتماً توسط کارشناسان فنی، برقکار مجاز یا افراد متخصص انجام شود. اتصال اشتباه ورودی و خروجیها، استفاده از کابل نامناسب یا نصب غیراصولی میتواند باعث آسیب به دستگاه، تجهیزات مصرفکننده یا ایجاد خطرات برقی شود.
